Pórticos

  Sob a orientação Professor André Shataloff no dia 19 de outubro de 2018 nas instalações do centro universitário Uniamérica, foi proposto um exercício conforme abaixo, onde tivemos que fazer os diagramas de esforços normais, cortantes e momento fletor.

1. Calcule as reações de apoio e faça os traçados dos diagramas de esforços normais (N), esforços cortantes (Q) e momento fletor (M), do pórtico abaixo.

VA+VB=9KN

HA=4kn

VB*3 + 4*3 - 9*1,5= 0

VB3+12-13,5=0

VB3 - 1,5 =0

VB = 1,5/3 =

VB = 0,5KN     VA=8,5KN

Diagrama de Esforços Normais

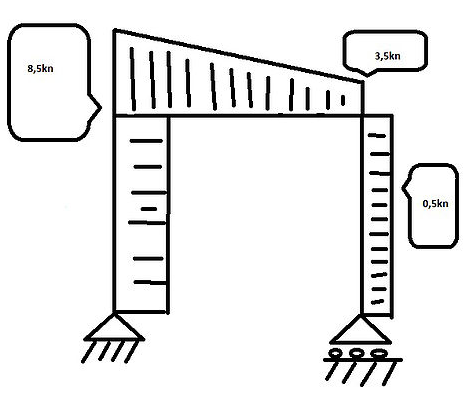

Diagrama de Esforços Cortantes

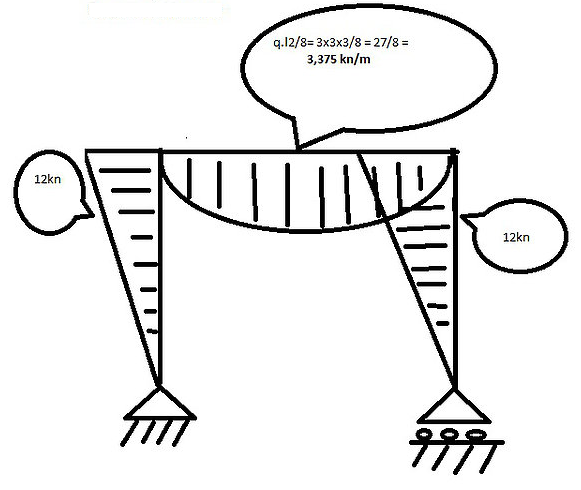

Diagrama Momento Fletor

2. Calcule as reações de apoio e faça os traçados dos diagramas de esforços normais (N), esforços cortantes (Q) e momento fletor (M), do pórtico abaixo.

VA+VC-22TO=0

VA+VC = 22TO

-4VA + 12*3 - 10 = 0

VA= 46/4

VA = 11,5 TO/M

VC= 10,5TO/M

Diagrama de Esforços Normais

Diagrama de Esforços Cortantes

Diagrama de Momento Fletor
